弊社商品群
独自開発品です。詳しい価格・内容はお問い合せください。

目次へ戻る


圧力スイッチ

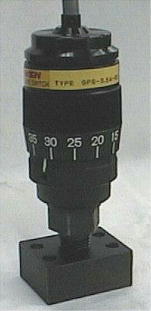

自在圧力スイッチ

SPS-3.5A-02

小型、軽量ピストン式圧力スイッチ。ダイヤルを回すだけで簡単に圧力設定が可能です。ガスケットタイプで着脱が簡単です。R1/4タイプも御用意しております。



圧力設定範囲
MPa(Kgf/cm2)
最高使用圧力
MPa(Kgf/cm2)
最大差圧
MPa(Kgf/cm2)
接点容量
5〜35(50〜350)
5〜35(50〜350) 35(350) 4.5(45) 250V 3A

クリックするとダウンロードします クリックするとダウンロードします クリックするとダウンロードします  非圧縮TIFFファイル

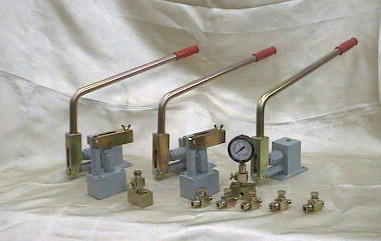

手動油圧ポンプ

3C-140-F

最高使用圧力:35MPa
吐出量:9t/1ストローク

 「シンプルで故障のないポンプを」、というコンセプトで開発された手動ポンプです。小型の油圧ポンプとして、また、電動ポンプやエンジンポンプの停電や非常時の予備ポンプとして幅広く利用されています。

システムに組み込む際は必ず安全弁・圧力スイッチ等、過負荷防止装置を搭載してください

クリックするとダウンロードします クリックするとダウンロードします クリックするとダウンロードします
CADデータ、tiff画像は自己解凍方式になっております。
非圧縮TIFFファイル



3C-140-G

最高使用圧力:35MPa
吐出量:9t/1ストローク

 仕様は上記3C-140-Fと同じです。ガスケットタイプになっておりますのでマニフォールドブロックに直に取り付けできます。

システムに組み込む際は必ず安全弁・圧力スイッチ等、過負荷防止装置を搭載してください

クリックするとダウンロードします クリックするとダウンロードします クリックするとダウンロードします
CADデータ、tiff画像は自己解凍方式になっております。
非圧縮TIFFファイル



しばらくお待ちください(近日公開)

3C-140-S

最高使用圧力:35MPa
吐出量:9t/1ストローク

 こちらのポンプはポンプ本体下部よりのネジ止めになります。

システムに組み込む際は必ず安全弁・圧力スイッチ等、過負荷防止装置を搭載してください

クリックするとダウンロードします クリックするとダウンロードします クリックするとダウンロードします
CADデータ、tiff画像は自己解凍方式になっております。
非圧縮TIFFファイル



しばらくお待ちください(近日公開)

3C-140-25S (受注生産品)

最高使用圧力:35MPa
吐出量:25t/1ストローク

 3C-140-Sタイプをベースに大容量化したポンプです。防塵・防錆仕様も御用意できます。

システムに組み込む際は必ず安全弁・圧力スイッチ等、過負荷防止装置を搭載してください

クリックするとダウンロードします クリックするとダウンロードします クリックするとダウンロードします
CADデータ、tiff画像は自己解凍方式になっております。
非圧縮TIFFファイル



  目次へ戻る


ニードルバルブ

NSV-02-02

R1/4-G/4自在型取付金具

内部、外部ともにクロメイトメッキを施しておりますので錆びにくくなっております。圧力計のクッションバルブに最適です。
(最高使用圧力:35MPa)

*シャットオフ機能はありません。ご注意ください。


インラインチェック弁

詳細

Type 0289B (R1/4)

インラインチェック弁としては珍しいオスネジタイプ。通常のメスネジタイプと比べてコンパクトで部品点数の低減が可能です。
(最高使用圧力:21MPa)

クリックするとダウンロードします クリックするとダウンロードします
CADデータ、tiff画像は自己解凍方式になっております。




お問い合せは弊社までどうぞ

TEL:03-3624-9458 FAX:03-3624-9457
